ETRS89 <-> EOV/Balti átszámítás

Az ETRS89 földrajzi koordináták (hosszúság és szélesség, ellipszoid feletti magasság) és az EOV koordináták, illetve Balti magasság közötti átszámításra a nyílt forráskódú szoftverek is alkalmasak, de különböző technikai okok miatt ennek a pontossága néhány méteres csak.

Az átszámítás pontosítása érdekében a Proj programkönyvtár által használható javító rácsokat hoztunk létre. A javító rács használható a cs2cs (proj.4 segédprogram), az ogr2ogr (OGR segédprogram) és más Proj.4 könyvtárat használó térinformatikai programokkal is mint például QGIS, PostGIS. A javítórácsokat letöltheti a GitHub oldalunkról, a Proj projekt honlapjáról <https://proj.org/resource_files.html#hungary> és a saját gépén is használhatja. Emellett egy a böngészőből is elérhető WEB-es szolgáltatást is létrehoztunk, mellyel egyesével vagy fájlban tárolt pontokat számíthatunk át a két rendszer között.

Miért nem WGS84 koordinátákra készítettük el az átszámítást? Az európai kontinens mozgása miatt a WGS84 koordináták időben változnak, az európai referencia rendszer (ETRS89) a kontinenssel együtt mozog, így a hosszúság és szélesség értékek nem változnak az időben. A WGS84 és az ETRS89 rendszerek 1989-ben egybeestek, azóta több mint fél méter eltérés alakult ki köztük.

Telepítés

A rács fájlok telepítéséhez nincs külön telepítő program. A letöltött fájlokat a Proj.4 egyik könyvtárába kell bemásolni. Linux operációs rendszer esetén ez a:

/usr/share/proj

könyvtár. Ebben a könyvtárban található az epsg fájl is, mely a vetületek definícióját tartalmazza. Ennek tartalmát is módosítani kell, hogy például a cs2cs segédprogram a javító rácsokat figyelembe vegye. A dokumentációban később talál leírást a felhasználásról az egyes térinformatikai programokban.

Közvetlen használat a böngészőben

A http://www.agt.bme.hu/on_line/etrs2eov címen érhető el a böngészőből használható átszámítás.

images/single.png

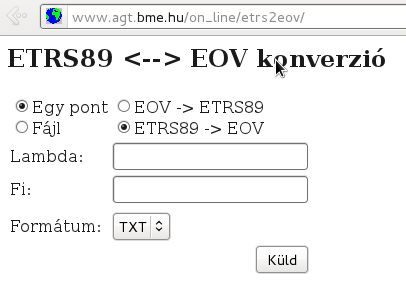

Az egymás alatti rádiógombok tartoznak össze, az Egy pont és a Fájl opció közötti váltás esetén az űrlap mezők megváltoznak, a két koordináta és a magasság megadását lehetővé tevő két input mező helyett egy fájl kiválasztó mező jelenik meg. Az EOV/Balti->ETR89 illetve az ETRS89->EOV/Balti átszámítási irány módosítása esetén a koordináta mezők előtti feliratok változnak meg.

A Formátum mező az átszámítás eredményének formátumát befolyásolja. Csak az EOV/Balti->ETRS89 átszámítás esetén válaszhat több formátum között, mivel a KML és a GPX formátumok csak földrajzi koordinátákat tartalmazhatnak:

Fájlban tárolt pontok átszámítása esetén soronként egy pont adatait kell megadni szóközzel, tabulátorral vagy pontosvesszővel elválasztva. Az első mezőbe a pontszámnak, utána pedig a két koordinátának, majd a magasságnak kell következnie, A koordináták sorrendje felcserélhető a fájlban, például a szélesség megelőzheti a hosszúságot. A magasságok megadása nem kötelező, üres mező is lehet. A fájlban ezen három adat után tetszőleges további adatok szerepelhetnek, melyek szintén átkerülnek az outputba. A numerikus értékek megadásánál tizedes vesszőt és tizedes pontot is használhat.

Az átszámítás eredménye egy új lapon jelenik meg. Az első oszlopban a pontszám, a második oszlopban a hosszúság, illetve az EOV Y koordináta, a harmadik oszlopban a szélesség, illetve az EOV X koordináta jelenik meg. Ha a bemenő adatok között megadtuk az ellipszodi, illetve a tengerszint feletti magasságot, akkor az átszámított magasság az eredményében is megjelenik. Egy pont átszámítása esetén mindig egyes pontszám jelenik meg. Az átszámítás eredményekben mindig tizedes pontot használ a program, attól függetlenül, hogy mi volt az input adatokban. Az eredményeket a böngésző program segítségével fájlba mentheti és más programokban felhasználhatja.

Fájlban tárolt adatok átszámítása esetén a fájl méret maximum 15 MB lehet.

Az általunk készített javítórácsok segítségével az átszámítás 1 cm-en belül megegyzik az EHT2014 szolgáltatással végzett átszámítással.

WEB-es szolgáltatás használata saját környezetből

A szerveren futó átszámítást HTTP GET vagy POST kérésekkel is használhatja. Fájlban tárolt pontok esetén csak POST kérés használható.

A POST illetve GET kérések paraméterei: * e - EOV y koordináta vagy ETRS hosszúság * n - EOV x koordináta vagy ETRS szélesség * h - Balti magasság vagy ellipszoid feletti magasság (opcionális) * sfradio - értéke single vagy file lehet * format - értéke TXT vagy KLM vagy GPX lehet, a KML és GPX formátumok

Például egy EOV koordinátákkal megadott pont átszámítását az alábbi URL megadásával is kezdeményezheti:

http://www.agt.bme.hu/on_line/etrs2eov/etrs2eov.php?e=650000&n=240000&sfradio=single&format=TXT

Például egy EOV koordinátákkal, illetve Balti magassággal megadott pont átszámítását az alábbi URL megadásával is kezdeményezheti:

http://www.agt.bme.hu/on_line/etrs2eov/etrs2eov.php?e=650000&n=240000&h=150&sfradio=single&format=TXT

Python programból az alábbi módon érheti el a szolgáltatást (egy pont átszámítása):

>>> import urllib
>>> req = urllib.urlopen('http://www.agt.bme.hu/on_line/etrs2eov/etrs2eov.php?e=650000&n=240000&sfradio=single&format=TXT').read()
>>> print req
1 19.0474474 47.5039331

vagy:

>>> import urllib
>>> import urllib2
>>> url = 'http://www.agt.bme.hu/on_line/etrs2eov/etrs2eov.php'
>>> val = { 'e' : 650000, 'n' : 240000, 'sfradio' : 'single', 'format' : 'TXT' }
>>> data = urllib.urlencode(val)
>>> req = urllib2.Request(url, data)
>>> res = urllib2.urlopen(req)
>>> print res.read()
1 19.0474474 47.5039331

Használat cs2cs segédprogramban

A cs2cs (Coordinate System to Coordinate System) a Proj.4 programcsomaghoz tartozó parancssori segédprogram. Windows felhasználók például a OSGeo4W telepítővel telepíthetik. Segítségével a billentyűzetről bevitt vagy fájlban tárolt pontokat számíthatunk át a Proj.4 könyvtár által támogatott vetületek, koordináta-rendszerek között. A Proj.4 része a vetületi definíciókat tartalmazó epsg szöveg fájl. Ezt linux rendszereken az /usr/share/proj könyvtárban találhatjuk meg, ebbe a könyvtárba kell bemásolni a letöltött javító rácsokat is. Az alábbi példák akkor működnek helyesen, ha a következő definíció áll az epsg fájlban (nincs +towgs!):

<23700> +proj=somerc +lat_0=47.14439372222222 +lon_0=19.04857177777778 +k_0=0.99993 +x_0=650000 +y_0=200000 +ellps=GRS67 +units=m +no_defs  <>

A javító rács használatát EOV/Balti -> ETRS89 átszámítás esetén a következő paranccsal kezdeményezhetjük:

cs2cs -f "%.7f" +init=epsg:23700 +nadgrids=etrs2eov_notowgs.gsb +geoidgrids=geoid_eht2014.gtx +to +init=epsg:4258

Ezután a billentyűzetről vihetjük be az átszámítandó pontok koordinátáit soronként, szóközzel elválasztva. Két vagy három koordinátát adhatunk meg. Fájlban tárolt pontokat a standard input átírányításával dolgozhatunk fel. Az eredményeket fájlba írhatjuk a standard output átirányításával.

A fordított irányú átszámítást a következő paranccsal indíthatjuk:

cs2cs +init=epsg:4258 +to +init=epsg:23700 +nadgrids=etrs2eov_notowgs.gsb +geoidgrids=geoid_eht2014.gtx

Az epsg fájl módosíthatjuk, hogy a javító rácsot se kelljen megadni a parancssorban:

<23700> +proj=somerc +lat_0=47.14439372222222 +lon_0=19.04857177777778 +k_0=0.99993 +x_0=650000 +y_0=200000 +ellps=GRS67 +nadgrids=etrs2eov_notowgs.gsb +geoidgrids=geoid_eht2014.gtx +units=m +no_defs  <>

Ezután nem kell megadni a parancs sorban a rács fájlokat:

cs2cs +init=epsg:4258 +to +init=epsg:23700

Az átszámítást elvégezhetjük a teljes vetületi definíció megadásával a parancssorban:

cs2cs +proj=somerc +lat_0=47.14439372222222 +lon_0=19.04857177777778 +k_0=0.99993 +x_0=650000 +y_0=200000 +ellps=GRS67 +nadgrids=etrs2eov_notowgs.gsb +units=m +no_defs +to +init=epsg:4258

A számítást fájlban tárolt koordinátákkal is elvégezhetjük az input és az output átirányításával. Az input fájlban csak a koordináták szerepelhetnek (pontszám nem). Például, ha az epsg fájlban szereplő definícióban megadtuk a javító rácsokat, akkor az eov.txt fájlban szereplő EOV koordinátákat:

654234.12 256981.34 105.65
656521.88 249547.33 126.68
678213.76 242156.44 162.12

a következő paranccsal számíthatjuk át ETRS89-be, az etrs.txt fájlba:

cs2cs +init=epsg:23700 +to +init=epsg:4258 < eov.txt > etrs.txt

A beállításokat ellenőrizhetjük akár a webes alkalmazásunk (http://www.agt.bme.hu/on_line/etrs2eov), akár akár az EHT2014 (http://eht.gnssnet.hu/index.php/site/coordByKeyIn) szolgáltatás segítségével.

Használat az ogr2ogr segédprogramban

Az ogr2ogr a GDAL/OGR könyvtárhoz készült segédprogramok egyike. Segítségével különböző vektoros formátumok között alakíthatjuk át a térinformatikai állományainkat és vetületi átszámítást is végrehajthatunk közben. Sajnos az ogr2ogr program nem a proj.4 által használt vetületi definíciót használja, hanem egy csv fájlt (pcs.csv illetve gcs.csv), mely eltérő formátumú is. Ebben nincs hely a javító rács megadására.

Szerencsére a vetületi definíciót az ogr2ogr a parancssorból is elfogadja. Például egy pontokat tartalmazó ESRI shape fájl átszámítását EOV-ból ETRS89-re:

ogr2ogr -s_srs "+proj=somerc +lat_0=47.14439372222222 +lon_0=19.04857177777778 +k_0=0.99993 +x_0=650000 +y_0=200000 +ellps=GRS67 +nadgrids=etrs2eov_notowgs.gsb +units=m +no_defs" -t_srs EPSG:4258 -f "ESRI Shapefile" etrs89.shp eov.shp

Vigyázat, a parancsor végén először a cél állomány kell megadni és utána a forrás állományt!

Használat a QGIS programban

A QGIS program a vetületi definíciókat srs.db SQLite adatbázisban tárolja. Az srs.db fájlt /usr/share/qgis/resources könyvtárban találjuk a Linux rendszereken. Ezt módosíthatjuk az sqlite3 adatbázis kezelőben az alábbi SQL paranccsal:

UPDATE tbl_srs SET parameters='+proj=somerc +lat_0=47.14439372222222 +lon_0=19.04857177777778 +k_0=0.99993 +x_0=650000 +y_0=200000 +ellps=GRS67 +nadgrids=etrs2eov_notowgs.gsb +units=m +no_defs' WHERE srid=23700;

Emellett saját vetület létrehozása esetén nem kell az SQLite adatbázist módosítani. Bár ilyenkor a 23700 EPSG kód helyett a saját vetület kódját kell használni, ami zavart okozhat. A Beállítások/Egyéni vetület menüpont biztosítja a saját vetület bevitelét.

Használat PostGIS programban

A PostGIS a vetületi definíciókat a spatial_ref_sys táblában tárolja. Ennek tartalmát kell aktualizálnunk az EOV vetületre:

UPDATE spatial_ref_sys SET proj4text='+proj=somerc +lat_0=47.14439372222222 +lon_0=19.04857177777778 +k_0=0.99993 +x_0=650000 +y_0=200000 +ellps=GRS67 +nadgrids=etrs2eov_notowgs.gsb +units=m +no_defs' WHERE srid=23700;
